Termal kameranın fizik temeli
Termal kamera, yüzeyin ısısını değil, yüzeyler arasındaki ısı farkını görüntülüyor. Sızan sıcak su, geçtiği zemini ya da duvarı çevresine göre birkaç derece ısıtıyor ve kamera bu farkı renk skalasında gösteriyor.
Bu prensip iki şeye bağlı: suyun ortam sıcaklığından belirgin şekilde farklı olması ve bu farkın yüzeye kadar iletilebilmesi. Sıcak su hattı bu ikisini de sağladığı için termal kamerada net görüntü veriyor. Soğuk su hattında ise su ile ortam sıcaklığı birbirine yakın olduğundan aynı netlik alınamıyor.
Termal kameranın sınırları
Termal kamera her yüzeyde ve her koşulda aynı sonucu vermiyor. Üç sınırlayıcı etken var.
Zemin kalınlığı arttıkça ısı yüzeye ulaşana kadar zayıflıyor; kalın şap ya da mermer kaplamada sızıntı olsa bile görüntü belirsiz kalabiliyor. Ortam sıcaklığının sızıntı suyuna yakın olduğu mevsimlerde (özellikle yaz aylarında sıcak su hattı testi) fark azalıyor ve okuma güçleşiyor. Ayrıca güneş ışığı doğrudan aldığı yüzeylerde, güneşin ısıttığı bölge sızıntı kaynaklı ısınmayla karışabiliyor; bu yüzden dış cephe ölçümlerini gölgeli saatlerde yapıyoruz.
Bu sınırlar, termal kamerayı gereksiz kılmıyor; hangi koşulda güvenilir sonuç verdiğini bilerek kullanmak gerekiyor.
Akustik dinleme hangi hatta işe yarıyor

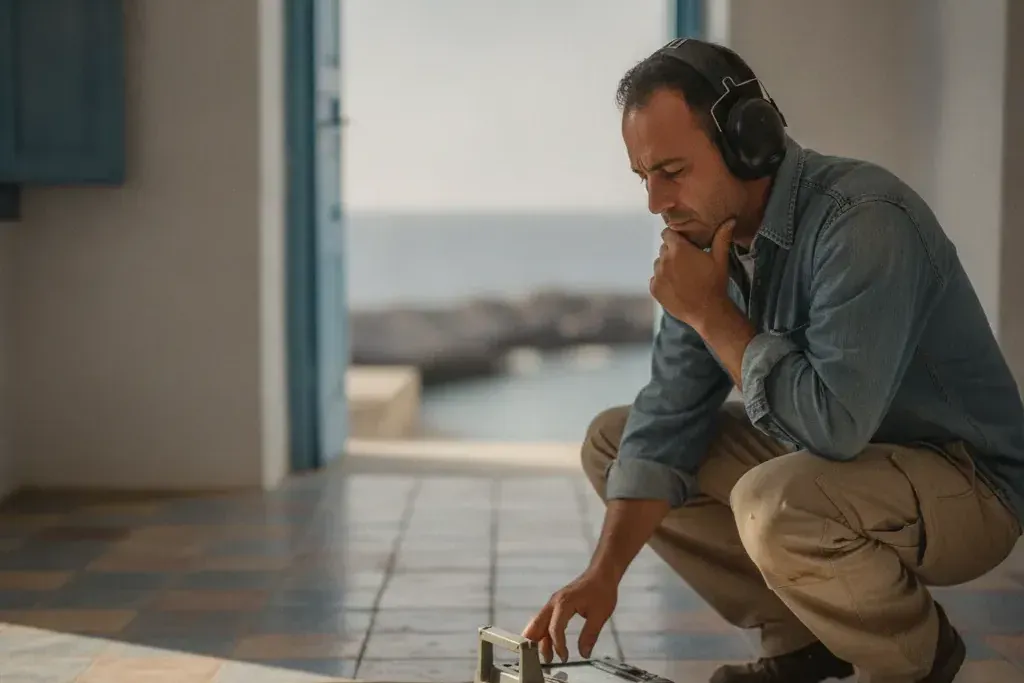

Akustik dinleme, basınçlı sudan boru çeperine iletilen titreşimi hassas mikrofonla yakalayan bir yöntem. Bu yüzden yalnız basınç altındaki hatlarda, yani şebekeden gelen ve kapatılmamış hatlarda anlamlı sonuç veriyor.
Ses, sert ve yoğun malzemede (metal boru, beton, sert şap) daha net iletiliyor; gevşek toprak, köpük yalıtım ya da çok kalın izolasyon sesi yutuyor ve dinleme zorlaşıyor. Boru çapı küçüldükçe, örneğin daire içi ince hatlarda, titreşim daha belirgin oluyor; kolon gibi kalın hatlarda ses daha fazla yayılıyor ve tam nokta tespiti güçleşebiliyor.
Bu yüzden akustik dinlemeyi genelde metal ya da sert PPRC hat üzerinde, basınç düşürülmeden uyguluyoruz; hattın basıncı düşükse önce basınç yükseltilip sonra dinleme yapılıyor.
Kalın şap ve taş kaplamada zorluk
İzmir’in kıyı kesimindeki villa ve yazlıklarda sıkça karşılaşılan mermer, traverten ve kalın şap kaplamalar, tespiti zorlaştıran en yaygın durumlardan. İki sebebi var.
Kalınlık arttıkça hem ısı hem ses yüzeye ulaşana kadar zayıflıyor; termal kamera ve akustik dinleme ikisi de standart derinliklere göre daha sınırlı sonuç veriyor. Taş kaplamanın kendi ısıl kütlesi de yüksek olduğu için, gün içindeki sıcaklık değişimini yavaş yansıtıyor; bu da termal görüntülemeyi belirli saat aralıklarına sıkıştırıyor, örneğin sabah erken saatlerde zemin henüz güneşten ısınmadığı için ölçüm daha güvenilir oluyor.
Bu tip zeminlerde tek yönteme güvenmek yerine, önce nem ölçümüyle geniş bir bölge belirleyip, sonra o bölge içinde termal ve akustik yöntemleri art arda uyguluyoruz.
Sıcak su ile soğuk su hattı farkı
İki hat de aynı odada, bazen aynı duvarda yan yana geçebiliyor ama farklı davranış gösteriyor.
| Özellik | Sıcak su hattı | Soğuk su hattı |
|---|---|---|
| Termal kamerada görünürlük | Yüksek, ısı farkı belirgin | Düşük, ısı farkı az |
| En uygun tespit yöntemi | Termal kamera | Akustik dinleme |
| Zamanla değişen görünürlük | Sızıntı süresi uzadıkça ısı yayılır, görüntü genişler | Belirgin değişim göstermez |
| Tipik ek belirti | Sıcak su faturasında (kombi doğalgaz tüketiminde) artış | Sadece su faturasında artış |
İki hat aynı bölgeden geçiyorsa, önce termal kamerayla sıcak hattı elemeye çalışıyoruz; sonuç negatifse soğuk hatta odaklanıp akustik dinlemeye geçiyoruz. Bu sıralama, gereksiz tarama süresini kısaltıyor.
Yöntemlerin birlikte kullanımı
Tek yöntemle kesin sonuç alınamayan durumlarda, yöntemleri art arda ya da birlikte kullanıyoruz. Tipik bir sıra şöyle ilerliyor:
- Nem ölçümüyle geniş sınır belirleniyor.
- Termal kamera ile sıcak hat taranıyor, olası nokta işaretleniyor.
- Akustik dinleme ile aynı bölge doğrulanıyor.
- İki yöntem farklı sonuç veriyorsa gaz (iz gazı) yöntemiyle son doğrulama yapılıyor.
Bu sıra her vakada aynen uygulanmıyor; zeminin türüne ve ilk bulgulara göre adımlar atlanabiliyor ya da tekrarlanabiliyor. Amaç, tek bir cihaza güvenip yanlış noktadan kırmamak. Kaçağın nasıl anlaşıldığı ve sayaç testinin nasıl yapıldığı hakkında su kaçağı tespiti sayfasında daha geniş bilgi var.
Tespit sonrası açılacak alan neden küçülüyor
Cihazsız yapılan bir müdahalede genelde şüpheli bölgenin tamamı, bazen odanın yarısı açılıyor. Cihazla yapılan tespitte ise nem ölçümüyle çizilen sınır ve termal ya da akustik yöntemle işaretlenen nokta üst üste konduğunda, açılacak alan bir ya da birkaç karo genişliğine iniyor.
Bu küçülme sadece görsel hasarı azaltmıyor, onarım süresini de kısaltıyor. Küçük bir alanda yapılan onarım tek seferde kapatılabiliyor; geniş bir alanda ise kurutma ve yeniden döşeme süresi işi uzatıyor. Tespit sonrası onarımın nasıl ilerlediğini su kaçağı tamiri sayfasında anlattık.
Hangi durumlarda cihazlı tespit tercih edilmiyor
Bazı durumlarda cihazlı tespit gerekmeden de sorun net görülebiliyor; örneğin görünür şekilde patlamış ve suyun aktığı bir boru için ayrıca tarama yapmıyoruz, doğrudan müdahale ediyoruz. Cihazlı tespit asıl değerini, suyun nereden geldiği belirsiz olduğunda gösteriyor.
Sık karşılaşılan üç hata
Kırmadan tespit işlerinde tekrar tekrar aynı üç hatayı görüyoruz.
Birincisi, tek cihazın sonucunu kesin kabul edip doğrudan kırıma geçmek. Termal kamera ya da akustik dinleme tek başına yanıltıcı sonuç verebiliyor; özellikle kalın şap ya da taş kaplamada ikinci bir yöntemle doğrulama yapılmadan kırılan alan yanlış çıkabiliyor.
İkincisi, ölçümü yanlış saatte yapmak. Öğle saatinde güneş almış bir dış duvarda termal ölçüm yapmak, güneşin ısıttığı bölgeyi sızıntı sanmaya neden olabiliyor. Bu yüzden dış cephe ölçümlerini gölgeli ya da erken saatlere planlıyoruz.
Üçüncüsü, nem ölçümünü atlayıp doğrudan cihazla nokta aramaya başlamak. Nem ölçümü olmadan çizilen sınır genelde gereğinden geniş kalıyor ve işaretlenen “olası nokta” etrafında yine de fazla alan açılıyor.
Hangi ekipmanla çalışıyoruz
Kullandığımız termal kamera, küçük sıcaklık farklarını (yaklaşık yarım derece seviyesinde) ayırt edebilecek hassasiyette. Akustik dinleme cihazında ise farklı frekans aralıklarını filtreleyebilen bir mikrofon kullanıyoruz; bu, çevresel gürültüyü (trafik, rüzgar, komşu daireden gelen ses) büyük ölçüde eleyip sadece boru titreşimine odaklanmamızı sağlıyor. Nem ölçer, hem yüzey hem derinlik ölçümü yapabilen bir model; bu sayede nemin sadece yüzeyde mi yoksa derine mi işlediği ayrı ayrı görülebiliyor.
Bölgede nasıl çalışıyoruz
Seferihisar, Urla, Menderes, Güzelbahçe, Çeşme ve Selçuk’ta öncelikli çıkış yapabiliyoruz. Narlıdere, Balçova, Gaziemir, Torbalı, Karaburun ve Kuşadası’nda randevu ile geliyoruz. Sığacık, Ürkmez, Doğanbey, Gümüldür, Özdere ve Alaçatı gibi mermer ve taş kaplamanın yaygın olduğu yazlık bölgelerde, kalın zeminlere uygun yöntemi seçmek için ekipmanın tamamını yanımızda götürüyoruz; zeminde hangisinin işe yarayacağı önceden tahmin edilemeyebiliyor.
Keşifte izlenen sıra
Çağrı geldiğinde önce belirtiler değerlendiriliyor: leke nerede, ne zamandır var, zemin malzemesi ne. Bu bilgiye göre hangi yöntemle başlanacağı belirleniyor. Yerinde ölçüm sonrası nokta işaretleniyor ve yazılı olarak raporlanıyor.
Kullanılan yöntem, uygulanan zaman aralığı ve sonuç, tespit sonunda yazılı olarak belirtiliyor; bu belge sigorta süreci ya da apartman yönetimiyle yapılacak görüşmelerde referans olarak kullanılabiliyor.
Kalın şap, mermer ya da hangi zeminde olursa olsun kaçağınızı kırmadan bulmak istiyorsanız durumu anlatın, uygun yöntemi birlikte belirleyelim. Teklif formunu doldurabilir ya da iletişim sayfasından ulaşabilirsiniz.
